关键词：DDA、EDAQ、FirmDriveRuntime、JYDM、Example
1. 声明
本文档介绍了如何快速的安装和使用简仪科技DDA系列硬件产品。
本文档支持的产品型号如下：
本文主要为操作系统为Windows 10上的上手使用说明指南。
2. 软件安装
在使用前需要在 Windows 系统下使用简仪产品，需要安装相关的应用开发环境，
Microsoft Visual Studio，目前简仪支持 VS 版本为 2017 及以上，对应支持的.NET版本为 4.0 及以上。
并且需要安装下表中的软件：
软件 | 版本 | 备注 |
Microsoft Visual Studio | 2017及以上版本 | |
FirmDriveRuntime | 1.5.2及以上版本 | |
SeeSharpTools | 1.5.0及以上版本 | |
JYxxxx_Vx.x.x_Win | JYPEDIA上最新版本 | 板卡驱动 |
JYDM | 1.1.2及以上版本 | |
JXDSPRuntimeMKL | 2017.1.143x64 | DDA-9515 TestPanel |
SeeSharpMonoDebugger.vsix | VS扩展，支持下位机程序 |
3. 初次使用DDA的网络连接
初次使用DDA设备连接网络时，可将DDA设备直连至计算机、与计算机连接的交换机或者路由器，DDA设备出厂时IP通常为DHCP。
DDA设备可通过Reset按钮可以重置当前DDA设备IP：动态IP（长按6-10s）、静态IP（长按超过12s）。重置为动态IP时，根据连接的设备自动分配IP地址；重置为静态IP时，静态IP地址为：169.254.1.6。
本文档使用硬件使用如下表（供参考）：
硬件 | 型号 | 备注 |
DDA | DDA-5323 | |
计算机 | NUC9i9QNX | 2有线网卡、1无线网卡 |
路由器 | Newifi R6830 | |
交换机 | H3C MINI-SSG-U | |
网线若干 |
DDA设备有以下几种连接方式：
3.1. 通过网线直连
直接通过网线将计算机的网口与DDA设备的网口相连接，如下图：
图 3.1-1 直连示意图
首先需要将计算机网口IP设置改为DHCP模式，连接硬件并等待IP自动匹配后，JYDM可正常扫描到板卡。
直连使用时，计算机可通过有线和Wifi的方式连接互联网。
下图为DDA设备为默认静态IP时JYDM扫描结果，此时DDA设备便可以正常以DDA模式或EDAQ模式使用（两种模式使用详见本文：5. DDA设备的使用）。
图 3.1-2 直连JYDM界面
3.2. 通过路由器连接
通过网线将DDA设备连接到与计算机相同网络的路由器上（或使用路由器组建一个局域网），如下图：
图 3.2-1 路由器连接示意图
需要注意的是连接路由器时，需将DDA设备和计算机都连接至路由器的LAN口（路由器有WAN接口和LAN接口的区分）。
正常连接匹配IP后JYDM就可以自动识别DDA设备，下图为DDA设备IP为DHCP时JYDM扫描结果，DDA的IP地址由路由器分配，此时DDA设备便可以正常以DDA模式或EDAQ模式使用（两种模式使用详见本文：5. DDA设备的使用）。
图 3.2-2 路由器连接-JYDM
说明：
DDA为默认静态IP（或其他网段静态IP）时，JYDM也可以识别到DDA设备，但需要通过Network Setting 设置将DDA设备的IP改为DHCP或者和路由器网口相同网段的IP，等待DDA设备重新匹配IP后（JYDM加载到正确IP设置），才可以正常使用DDA设备的DDA模式和EDAQ模式。
3.3. 通过交换机连接
图 3.3-1 交换机连接示意图
交换机连接与通过路由器连接基本相同，JYDM可自动扫描出当前交换机上连接的DDA设备。
下图为DDA设备IP为路由器动态时JYDM扫描结果，此时DDA设备便可以正常以DDA模式或EDAQ模式使用（两种模式使用详见本文：5. DDA设备的使用）。
图 3.3-2 交换机连接-JYDM
说明：
DDA设备静态IP时，设置与路由器连接一致，设置后DDA才可以正常使用功能。
4. JYDM中DDA设备管理
4.1. 基本配置
图 4.1-1 JYDM-DDA System页面
修改别名
别名可用于在使用EDAQ模式时初始化设备。
修改Root密码
默认账号/密码为：root/root。
重启设备
可控制重启DDA设备。
4.2. 网络配置
图 4.2-1 JYDM-DDA Network Settings页面
进入Network Settings需要输入用户名和密码，进入设置页面后根据需要设定IPv4 Config为DHCP或者Static。
4.3. 下位机文件和开机启动管理
图 4.3-1 JYDM-DDA Application Management页面
开机启动项管理
①刷新启动项列表
②编辑选中的启动项
③删除选中的启动项
文件管理（远端文件树）
①刷新文件树
②删除选中文件/目录
③解压选定zip压缩包
④在当前选中目录创建子目录
⑤上传文件到当前目录
⑥设置选中文件为开机启动项
图 4.3-2 启动项配置
开机启动项配置
①启动命令行参数
②启动优先级，值越小优先级越高
③是否使能，不使能则开机不会启动
5.DDA设备的使用
DDA设备在使用时有两种模式：EDAQ（程序运行在操作系统中）和DDA（程序运行在DDA中），两种模式的使用方法如下：
5.1. EDAQ模式
在EDAQ模式下可以使用JYDM中的TestPanel或者JYxxxx_Vx.x.x_Examples范例（本文已JY5320_V1.3.0_Examples为例），如下图示范。
TestPanel
图 5.1-1 JYDM中TestPanel按钮位置
使用TestPanel可以简单使用板卡的AI采集功能和其他DIO、CIO的功能，如下图：
图 5.1-2 TestPanel操作界面
JY5320_V1.3.0_Examples
在JYPEDIA上下载JY5320_V1.3.0_Examples范例，
图 5.1-3 《JYPEDIA》下载C#范例
解压后用Visual Studio打开JY5320.Example.sln解决方案文件。
图 5.1-4 VS项目文件
选择任意范例，将代码中的实例化板卡由板卡号改为JYDM中识别到DDA的Alias Name，JYDM中识别到DDA设备Alias Name为“DDADev0”，见图 5.1-1中Alias Name，代码修改如下：
修改前
1 2 | //New AITask based on the selected Solt Number aiTask = new JY5320AITask(comboBox_boardNumber.SelectedIndex); |
修改后
1 2 | //New AITask based on the selected Solt Number aiTask = new JY5320AITask("DDADev0"); |
修改完成后，将此项目设置为启动项，启动范例，就可以将DDA设备作为EDAQ使用：
图 5.1-5 C#范例运行AI采集示意图
5.2. DDA模式
此模式需要在《JYPEDIA》中下载DDA5320_V1.0.0_Examples范例，并且VS需要安装SeeSharpMonoDebugger.vsix用来支持下位机程序（VS2017可在扩展中选择安装，VS2019需要手动安装）。
范例解压后用VS运行DDA5320.Examples.sln解决方案，在范例中由两个程序组成，以AI Continuous为例，存在Host-AIContinuous和Target-AIContinuous，Host前缀为上位机（计算机）程序，Target前缀程序为下位机（DDA设备）程序。
图 5.2-1 解决方案-项目
首先右键Target-AIContinuous项目，选择属性，选择RemoteHost选项，输入DDA设备的IP、Username和Password码，DDA设备IP如图 3.2-2中IP Adress信息，如下图：
图 5.2-2 Target-AIContinuous项目属性设置
选择Target-AIContinuous项目右键“生成”，生成成功如下图：
图 5.2-3 程序“生成”
在..DDA5320_V1.0.0_ExamplesDDA5320.ExamplesAnalog InputAI ContinousTarget-AIContinousbinDebug文件目录下会生成程序文件。
图 5.2-4 生成的程序文件
打开JYDM进入对应DDA设备的Application Management页面，进入需要输入Username和Password。按照下面的步骤操作使用：
图 5.2-5 Application Management页面
图 5.2-6 新建文件夹
图 5.2-7 文件夹命名
图 5.2-8 选中文件夹
图 5.2-9 添加生成的程序
图 5.2-10 设置程序启动
图 5.2-11 启动项参数配置
图 5.2-12 设置成功，启动程序
图 5.2-13 程序启动成功
图 5.2-14 启动成功后启动项页面
图 5.2-15 运行Host-AIContinuous程序
图 5.2-16 输入设备IP地址
图 5.2-17 连接下位机
图 5.2-18 开始采集
以上就是DDA模式的使用。
6. 问题及处理方法
6.1. DDA设备无法正常识别
当计算机直连DDA设备，同时连接了互联网或者Wifi，并且DDA设备IP为默认静态IP时（计算机使用双网卡），如下图连接：
图 6.1-1 双网卡连接
此连接时可能会导致DDA设备无法正常被识别，或者识别DDA设备无型号，而是“DDADev0”的名称。如下图：
图 6.1-2 DDA设备JYDM识别异常
此时需要设置计算机网卡的优先级，具体操作如下：

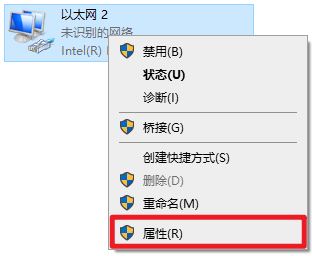

在Windows系统的网络连接内选择DDA设备直连的网口，右键属性设置。
图 6.1-3 以太网口属性设置
图 6.1-4 IP设置
选择“高级”将自动跃点去掉勾选，将“接口跃点数”改为15（此设置是使网口具有高优先级，可根据计算机本身设置调整，将此网卡优先级修改至最高）。
图 6.1-5 接口跃点数设置
此时打开JYDM便可以正常识别DDA设备。
6.2. DDA设备功能异常
当DDA设备连接路由器或交换机，DDA设备为静态IP并且与路由器和计算机IP不在同一网段时，虽然DDA设备可以正常识别，但是使用TestPanel、Application Management等功能时异常，以TestPanel为例，见下图：
图 6.2-1 JYDM-TestPanel报错
此时需要将DDA设备的IP改为DHCP或者与路由器IP相同网段的静态IP，修改完成后JYDM中的功能可以正常使用。
