关键词：JY-6313、精度范围计算

1. 计算说明

本篇KB介绍应变测量模块JY-6313精度范围的计算方法。

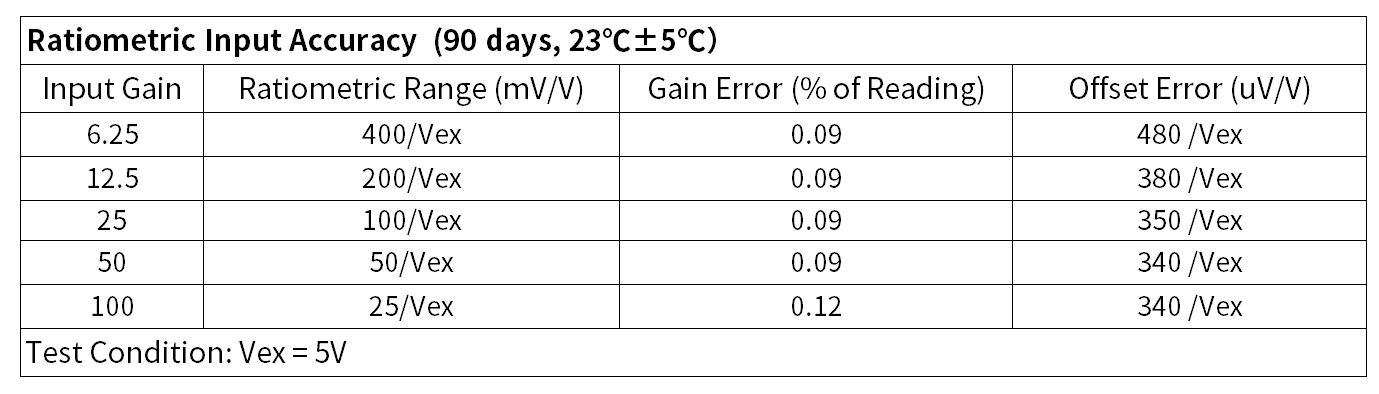

JY-6313手册中给出的精度指标是指比率测量结果（mV/V）的精度， 表1-1为90天精度结果：

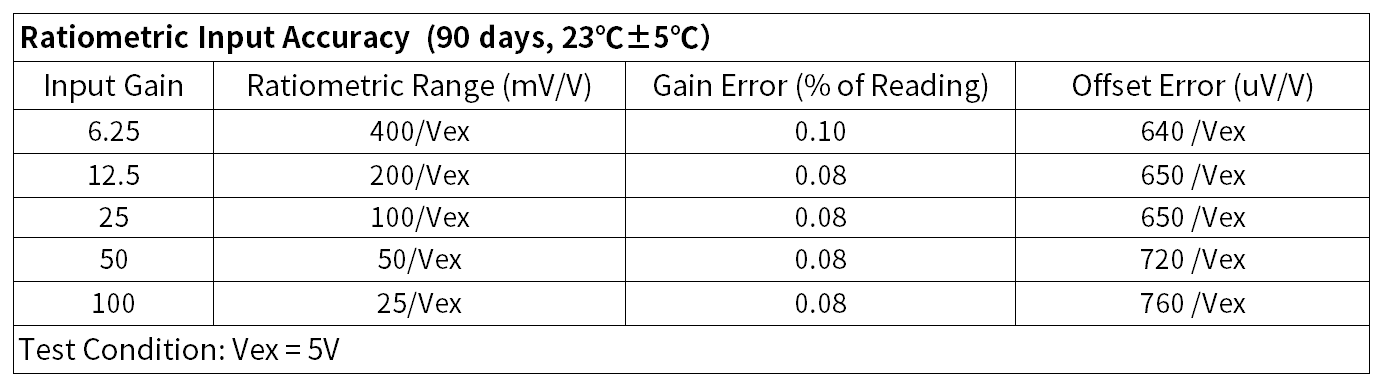

表 1-1 JY-6313 90天精度

精度包含增益误差和偏置误差两部分，计算公式如下：

在评价JY-6313的测量误差时，要将增益误差和偏置误差分别进行计算。

1.1 增益误差Gain Error

JY-6313的增益误差以百分比表示，与输入增益Input Gain有关。计算方法是reading乘以百分比，其中reading是理想应变值。

1.2 偏置误差Offset Error

JY-6313的偏置误差以比率值表示，与输入增益Input Gain和激励电压Vex有关，以μV/V为单位。实际测量的应变量通常以με为单位，因此计算偏置误差时要将单位转换为με。

下文介绍两种方法得到以με为单位的偏置误差。

1.2.1查表法（特定测试条件适用）

满足激励电压Vex=5 V，应变片灵敏度GF=2，材料泊松系数v=0.5的测试条件，可以查看表1-2的偏置误差数值表得到Offset Error结果。

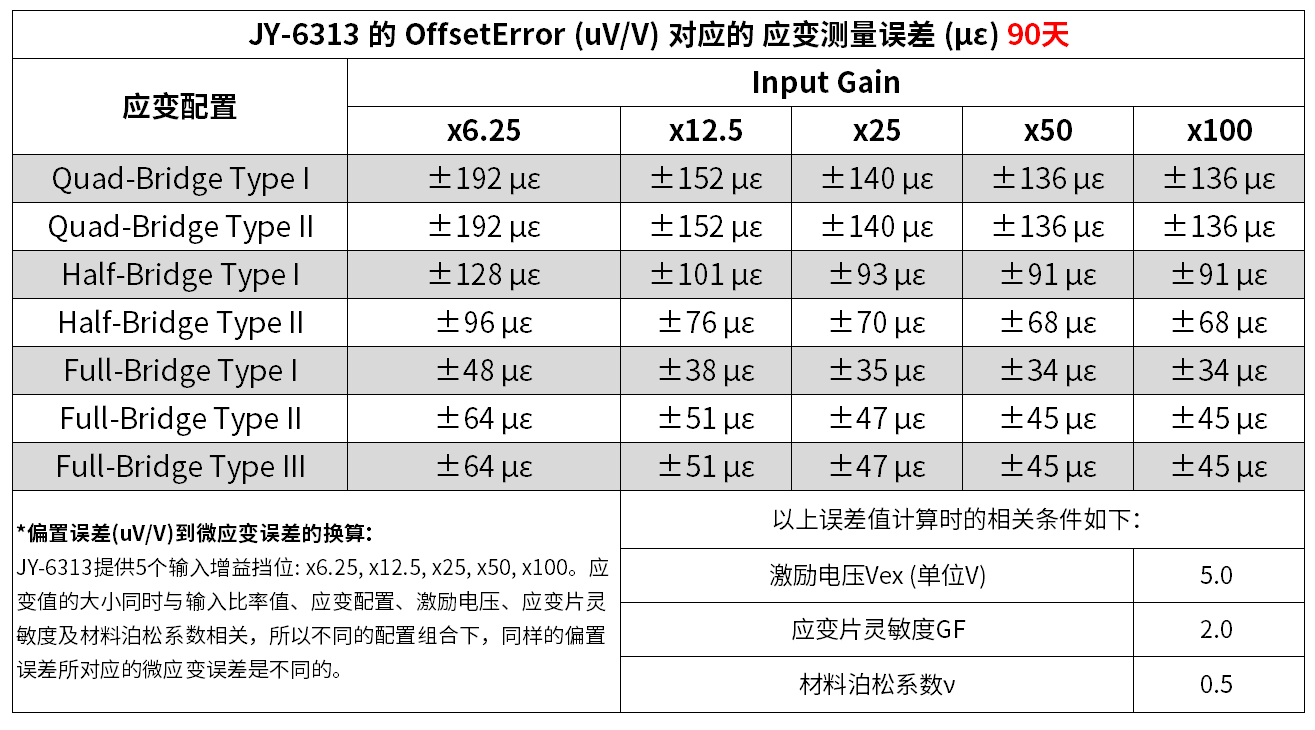

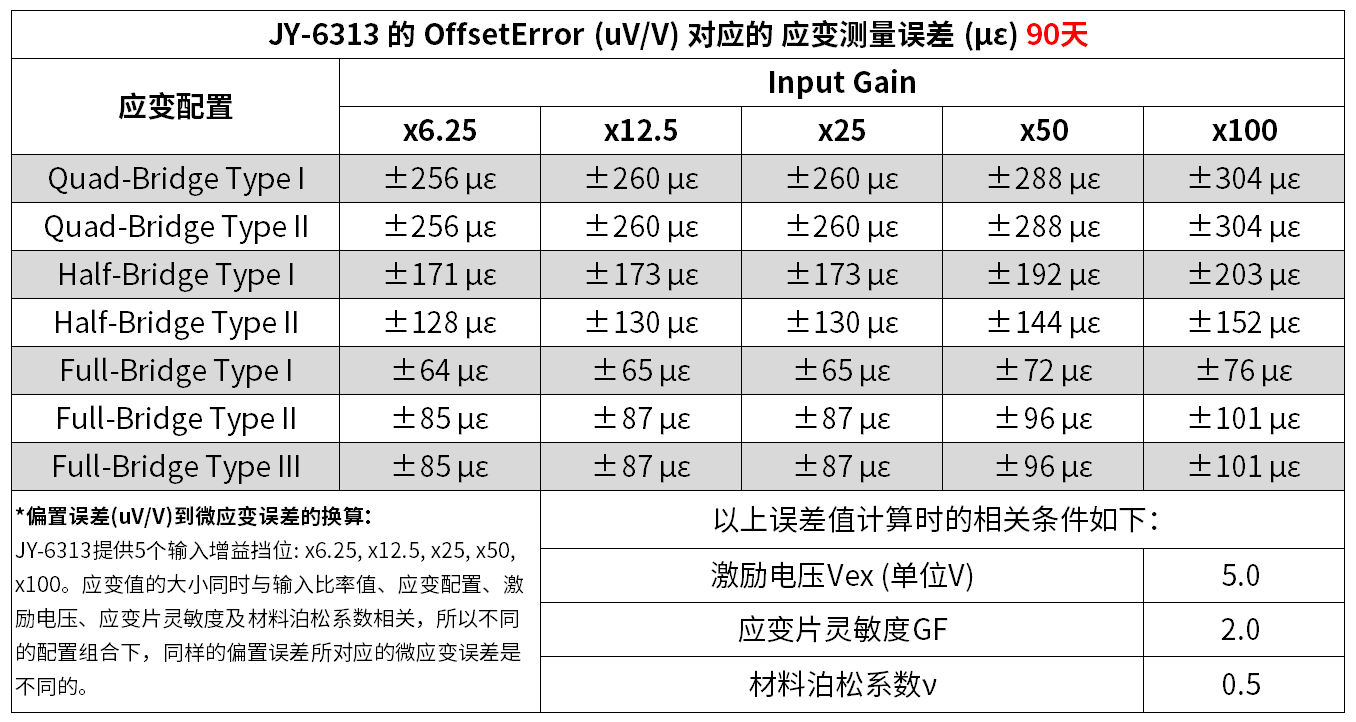

表 1-2 典型配置下offset Error (με)的数值表

1.2.2 手动计算法（通用）

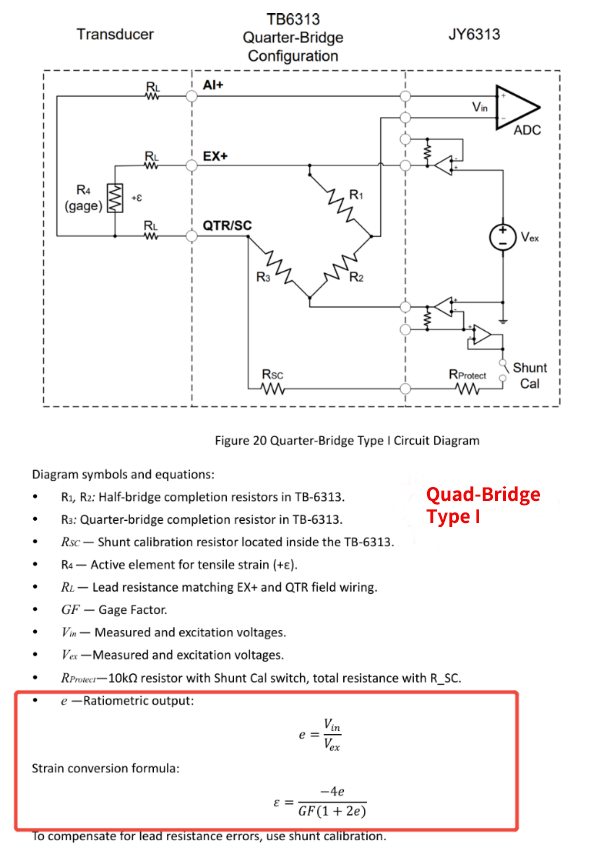

不满足表1-2给出的测试条件时，可以根据应变转换公式将偏置误差的单位换算为με。不同应变桥路配置的应变转换公式在JY-6313手册均有介绍，例如图1-1中红框为Quad-Bridge Type I型的换算公式。

图 1-1 Quad-Bridge Type I型应变转换公式

2. 举例计算过程

本章节将举例精度范围的计算过程。

测量条件如下

应变桥路配置为Quad-Bridge Type I型，应变测量量程为±1000 με，激励电压Vex=5 V，应变片灵敏度GF=2，材料泊松系数v=0.5，桥臂电阻为120欧。

假设理想应变值为1000 με，则误差范围计算过程如下：

2.1 计算增益误差Gain Error

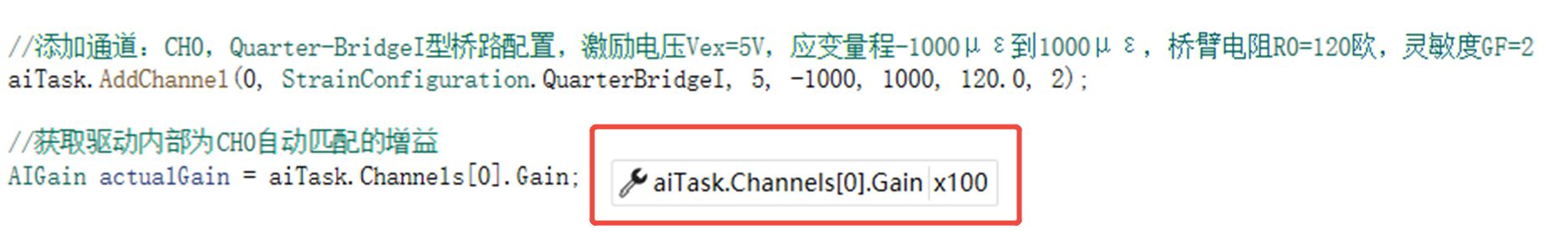

计算增益误差前先确认输入增益Input Gain，通过在软件程序调用属性可以回读Input Gain的数值。如图2-1红框所示，在AddChannel()中传入与测试条件对应的参数 ，再调用内置的Gain属性返回Input Gain结果。该测试条件下的Input Gain=x100。

图 2-1 软件获取Input Gain值

由表1-1精度表格可知，当Input Gain=x100时，增益误差为0.12%。理想应变值为1000 ，则计算结果为：

所以该测试条件下的增益误差Gain Error是1.2。

2.2 计算偏置误差Offset Error

2.2.1查表法

测试条件满足 表1-2给出的测试条件，查表1-2可知，当输入增益Input Gain=x100且应变配置是Quad-Bridge Type I型，增益误差Offset Error为136 με。

2.2.2 手动计算法

由表1-1精度表格可知，当Input Gain=x100时，激励电压Vex=5 V，偏置误差为68 μV/V。Quad-Bridge Type I型的应变转换公式如图1-1红框所示。公式中的为无量纲单位，将偏置误差转换为无量纲单位:

根据转换关系换算后的偏置误差为：

所以该测试条件下的偏置误差Offset Error是136 με（Offset Error取绝对值）。

2.2 计算最终结果

综上，根据精度计算公式得到的误差范围是：

即理想应变为1000 με的合规误差范围是±137.2 με。

‍

‍

‍
