关键词：DDA、网桥、上位机

一、简介

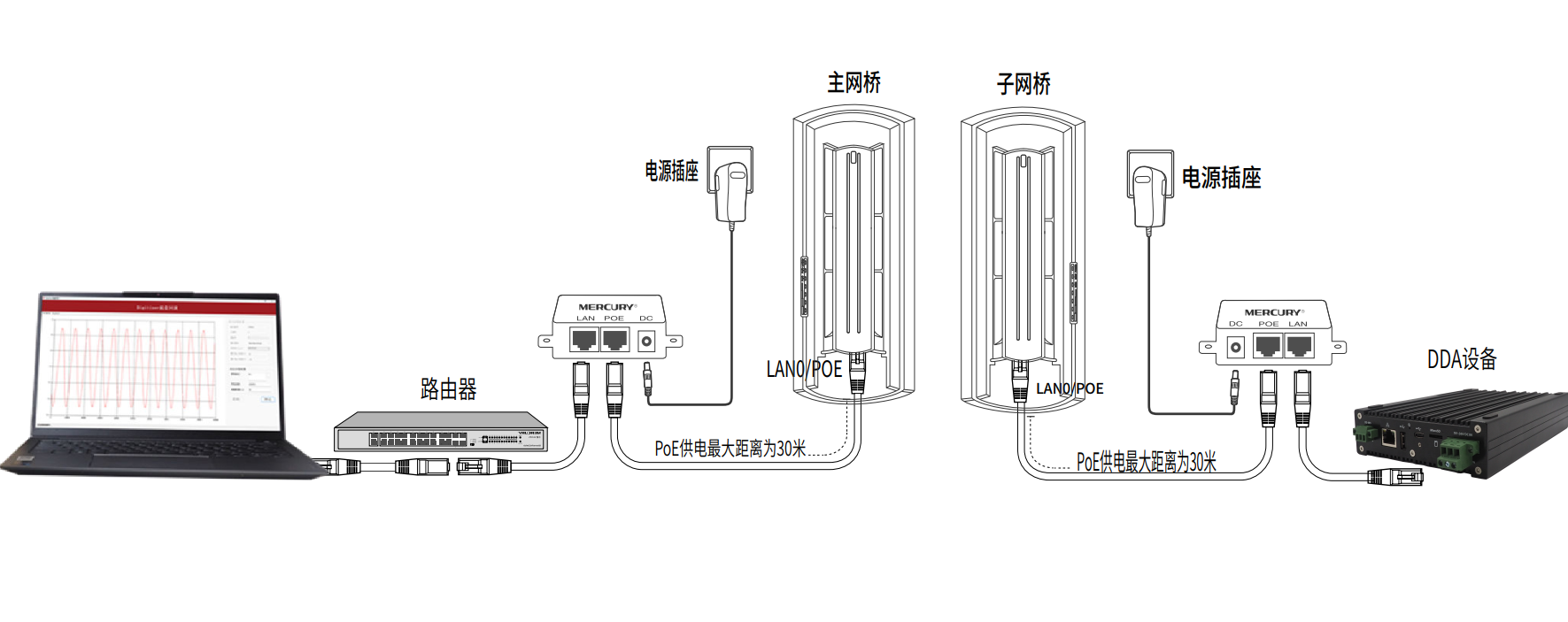

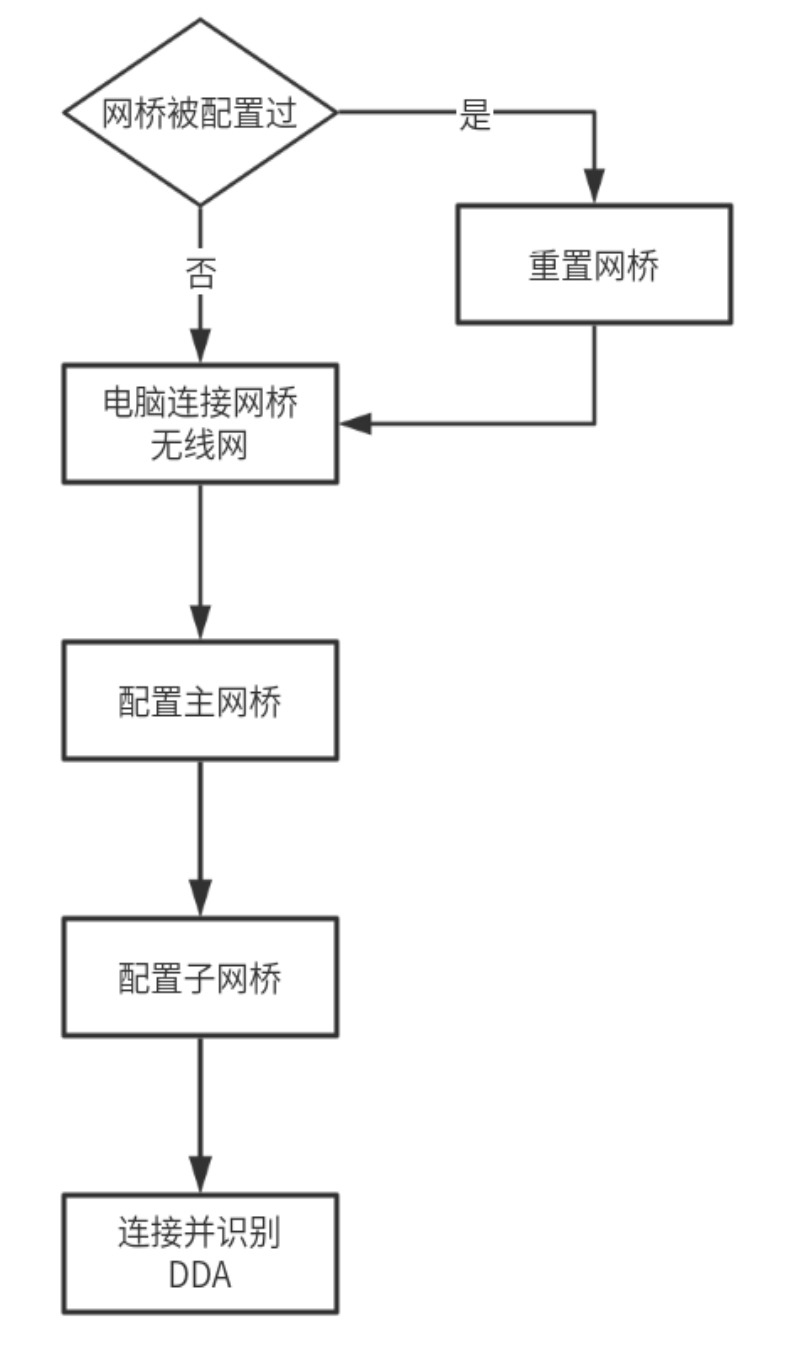

本文主要介绍如何配置网桥，并将DDA设备通过网桥连接到上位机，如下图。使用的网桥型号为MERCURY的MWB505套装。

二、操作步骤

当网桥已经被配置过，需要重新配置时，长按其Reset键3秒至其信号灯闪烁后松开，即可重置为初始状态。

1. 电脑连接网桥无线网

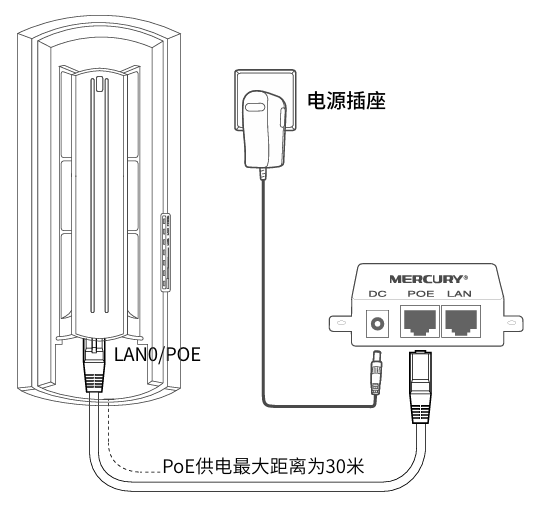

1) 将主网桥和子网桥按如图接通电源。

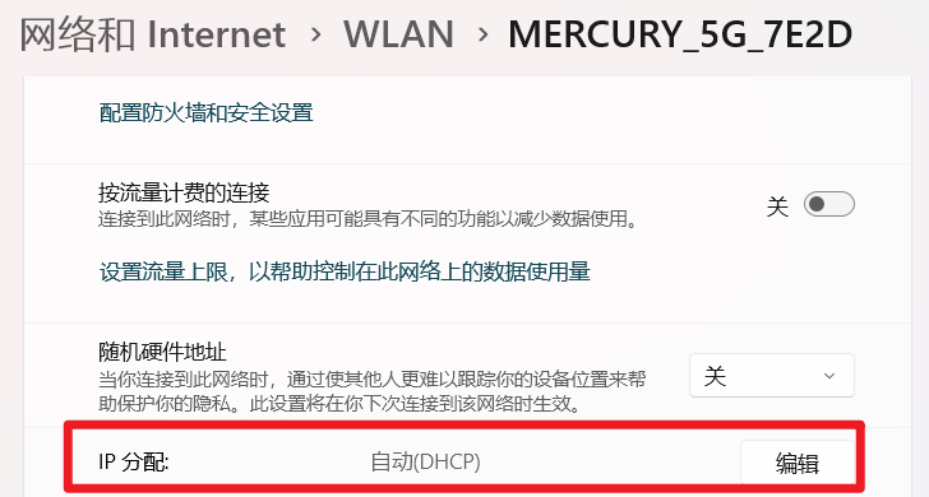

2) 将电脑的IP分配方式设置为“自动”。

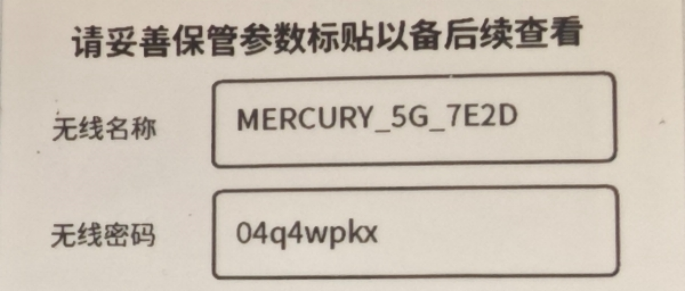

3) 将电脑连接网桥的无线网，无线网的名称和密码在如图的参数标贴中。

2. 配置主网桥

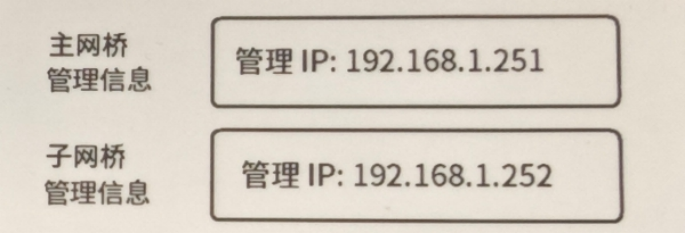

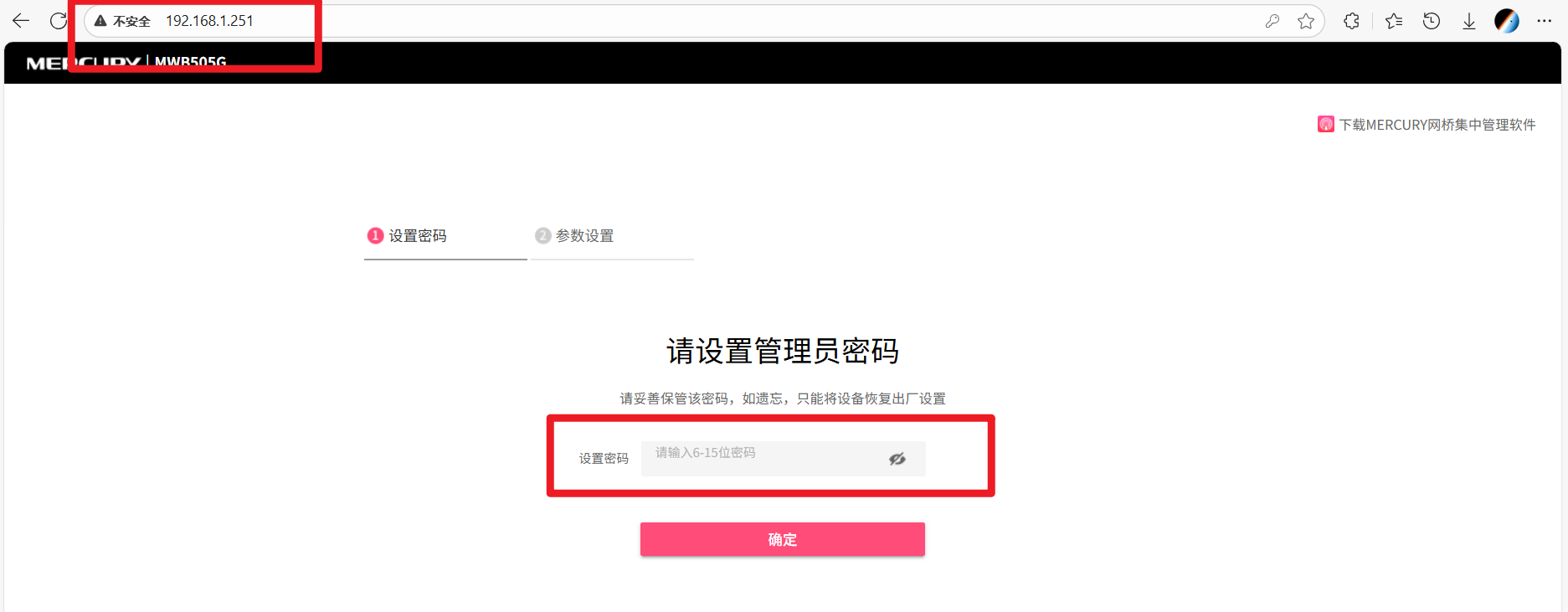

1) 在浏览器中输入主网桥的初始管理IP地址：192.168.1.251，进入设置页面，设置密码后点击确定。网桥的管理IP地址在参数标贴中。

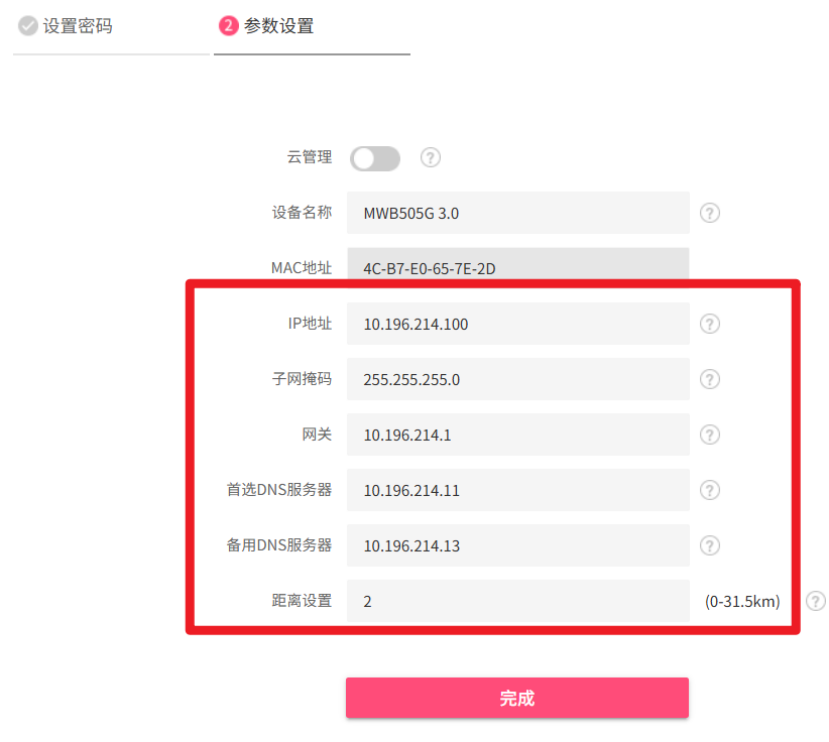

2) 设置主网桥的IP地址、网关、DNS服务器与本地路由器匹配，例如IP设置为10.196.214.100，设置后点击完成。

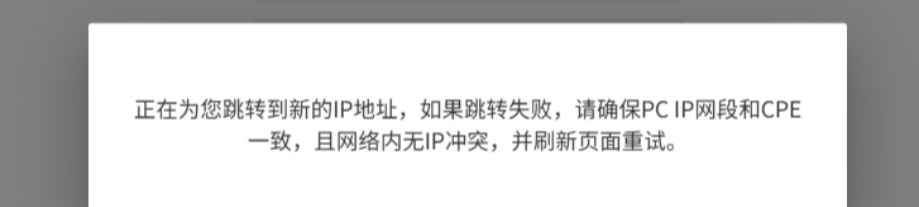

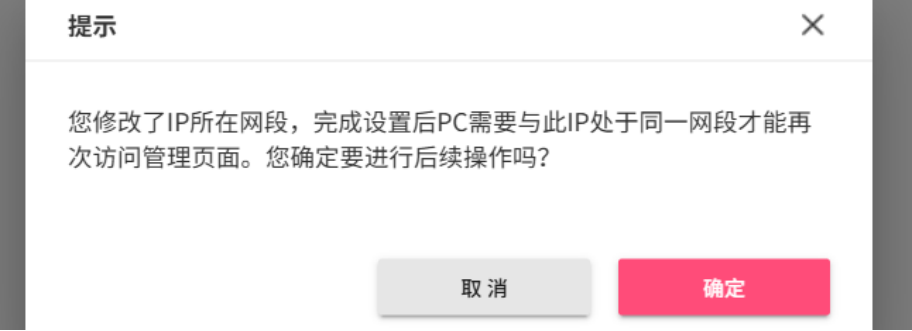

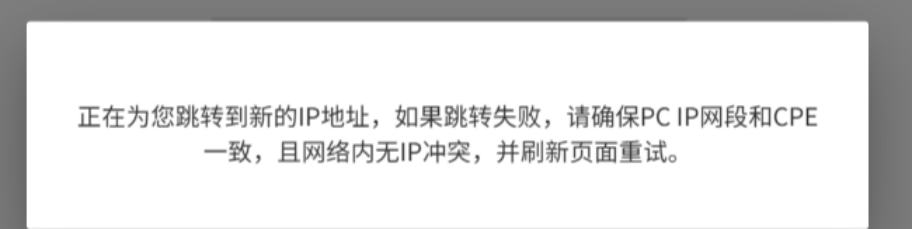

3) 弹出确定界面，点击确定，弹出跳转界面。

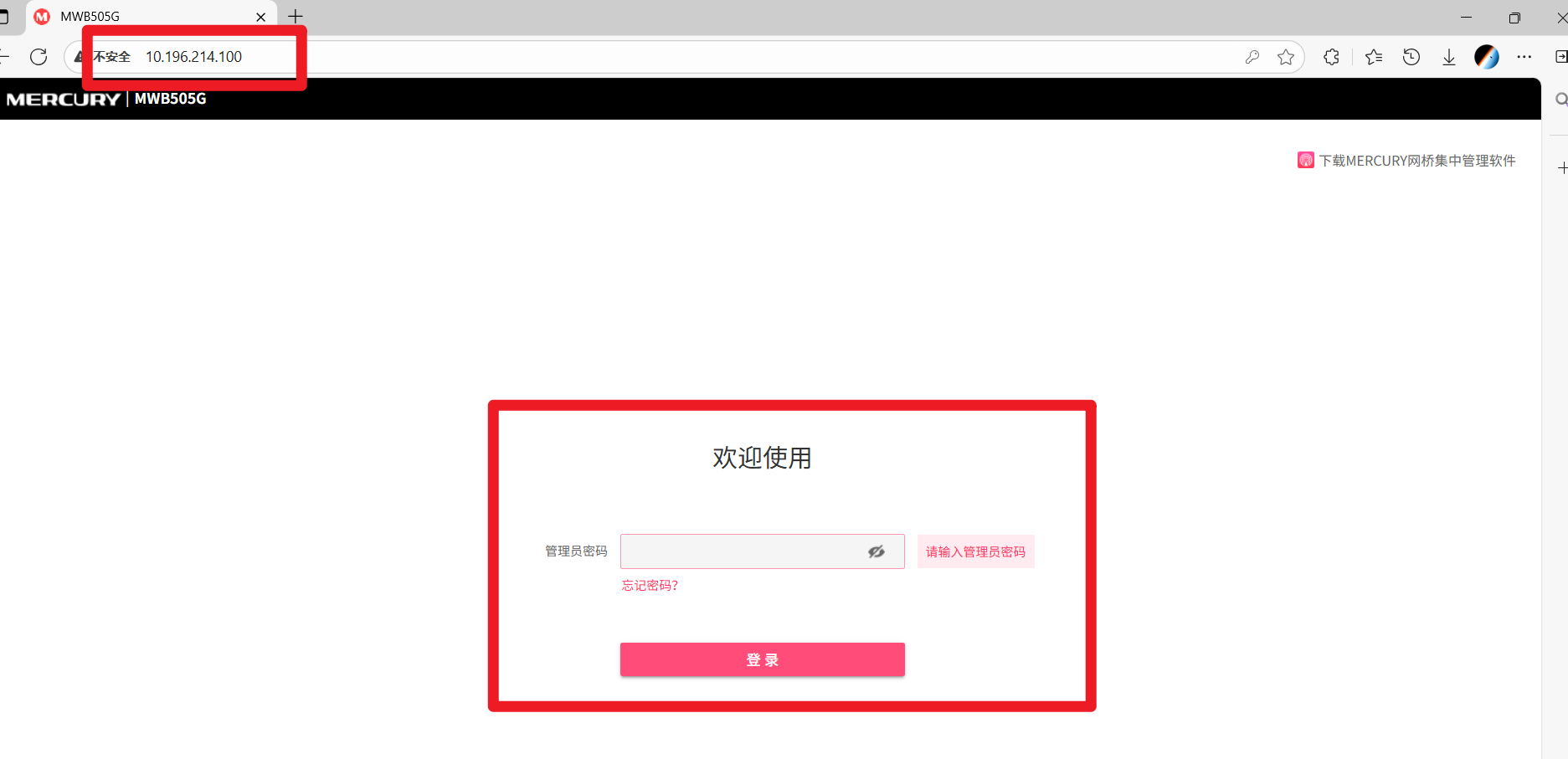

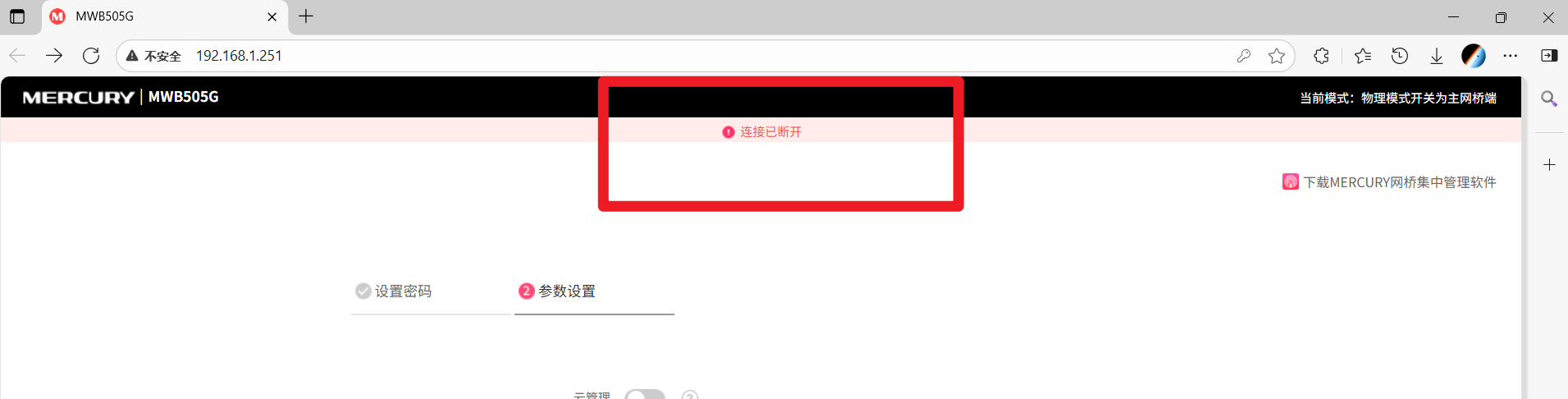

4) 自动跳转至新设置的IP地址的登录界面，输入密码，点击确定。若提示连接已断开，重新连接WiFi，输入修改后的IP地址：10.196.214.100即可进入登录界面。

5) 进入管理界面，主网桥配置成功。

3. 配置子网桥

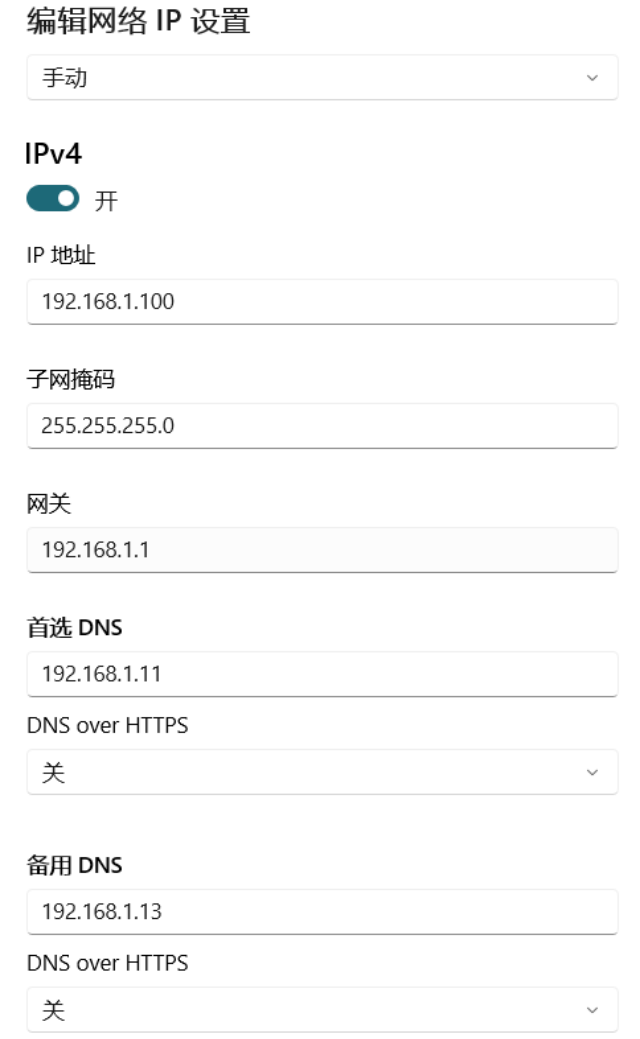

1) 将电脑IP分配方式改为手动，并按如下配置：

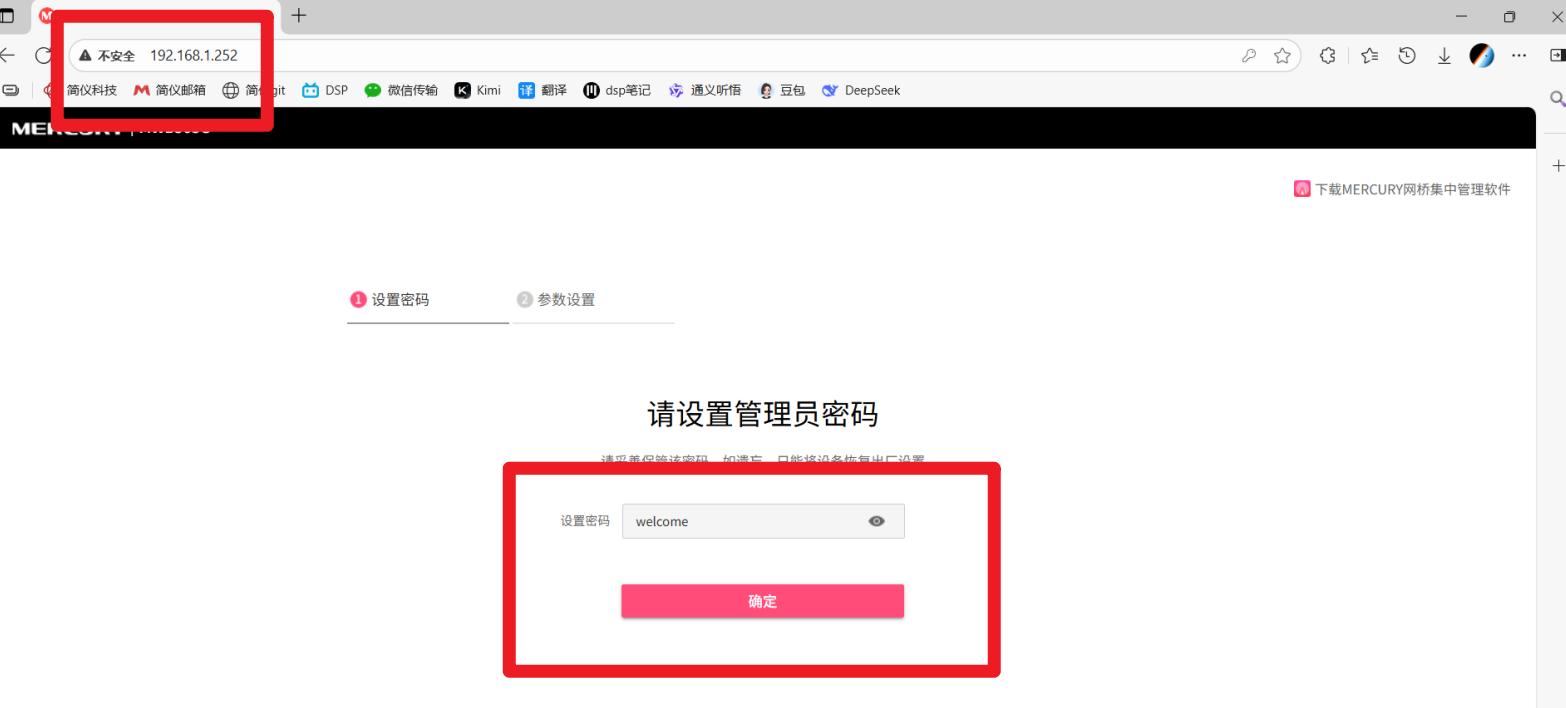

2) 在浏览器中输入子网桥的初始管理IP地址：192.168.1.252，进入配置页面，设置密码后点击确定。

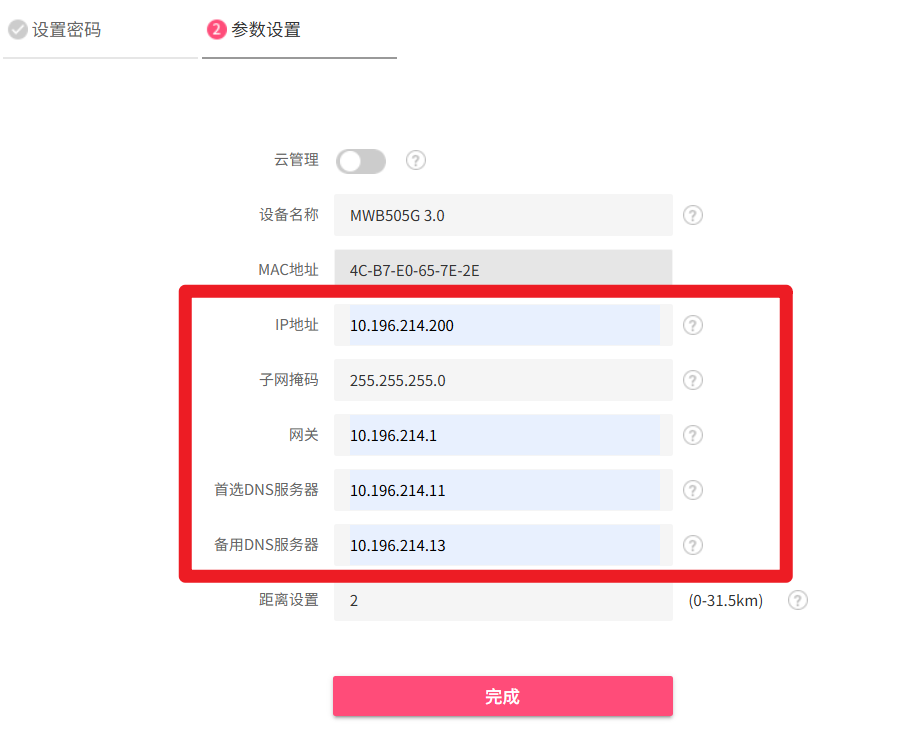

3) 设置子网桥的IP地址、网关、DNS服务器与本地路由器匹配，例如IP设置为10.196.214.200（注意与主网桥IP不同），设置后点击完成。

4) 弹出确定界面，点击确定，弹出跳转界面。

5) 将电脑的IP分配方式设置为“自动”。

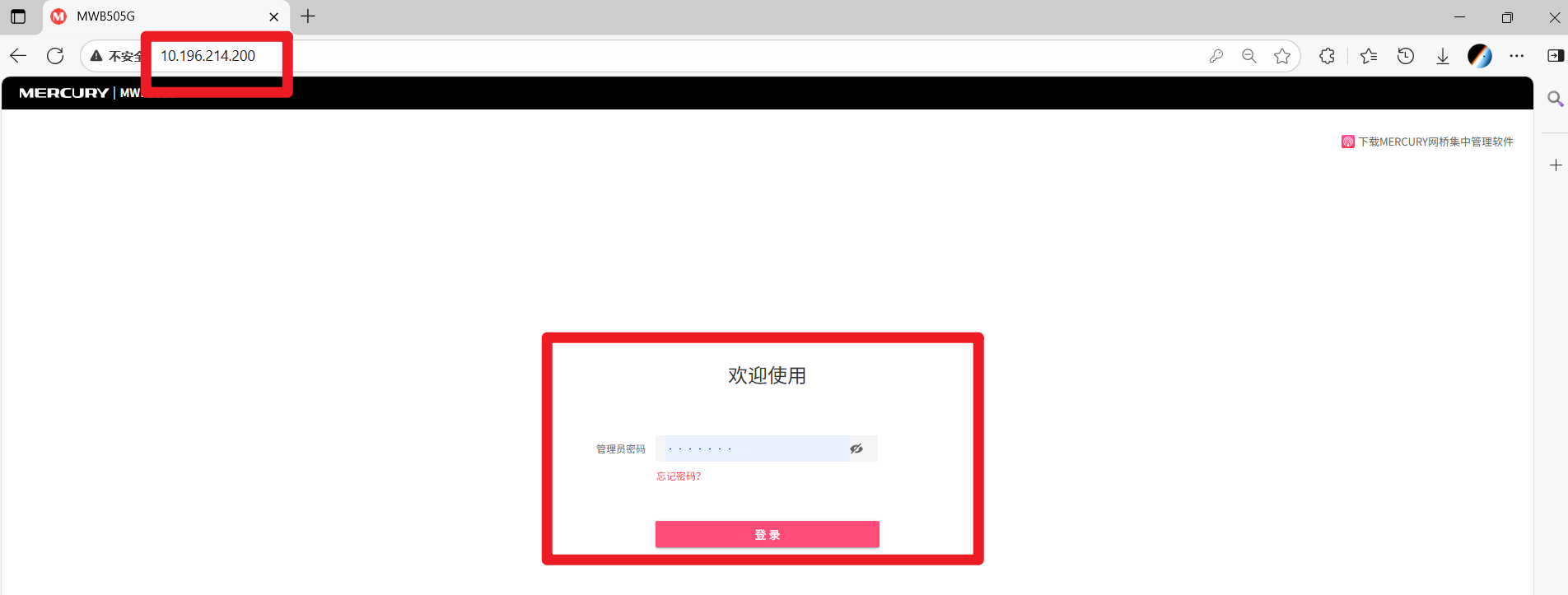

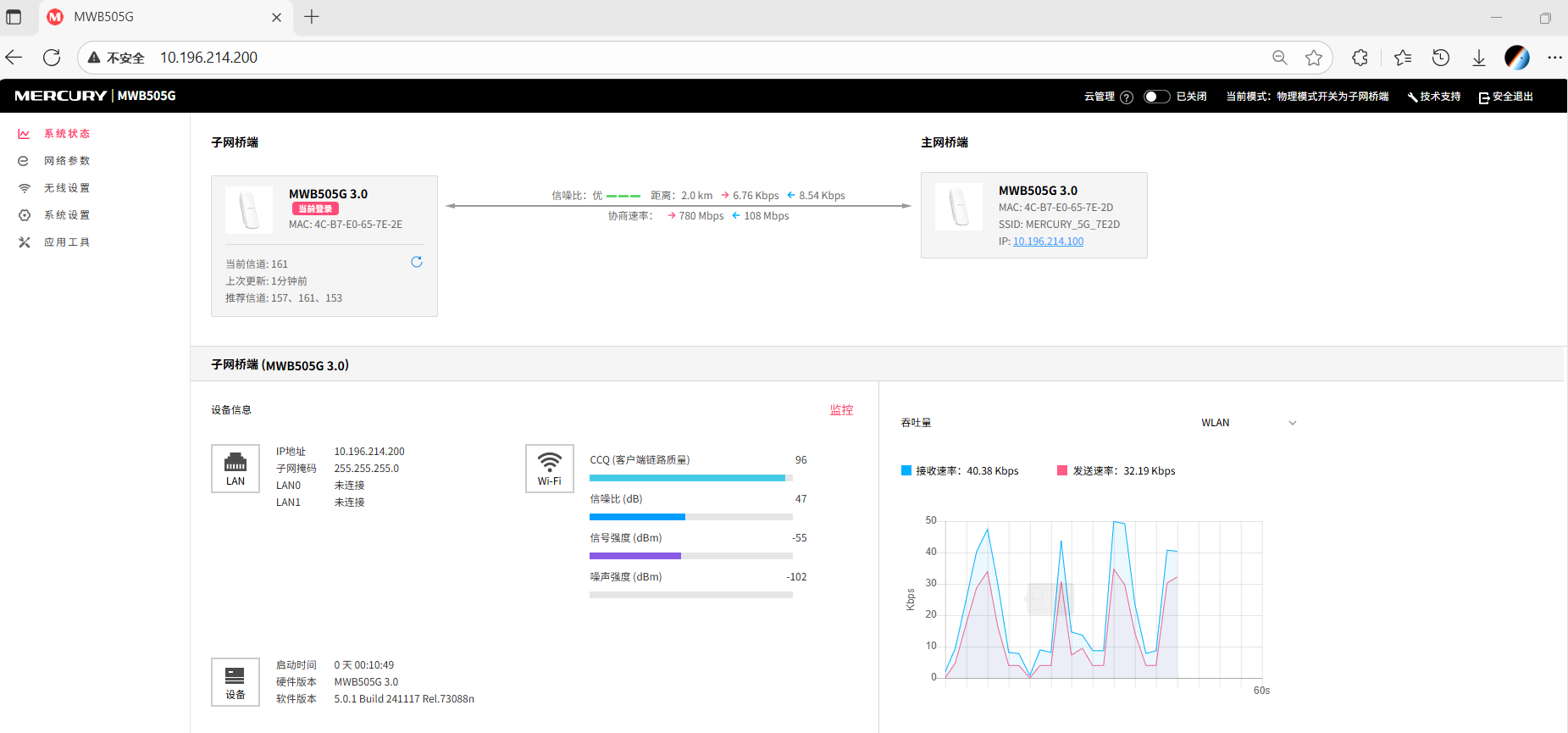

6) 在浏览器输入设置的子网桥IP地址：10.196.214.200，进入登录界面，输入密码，进入配置页面，子网桥配置成功。

4. 连接并识别DDA

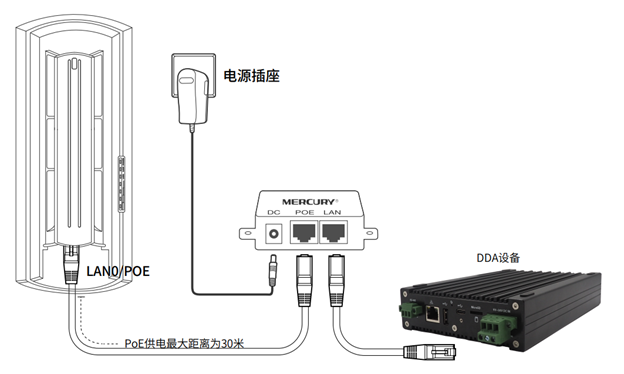

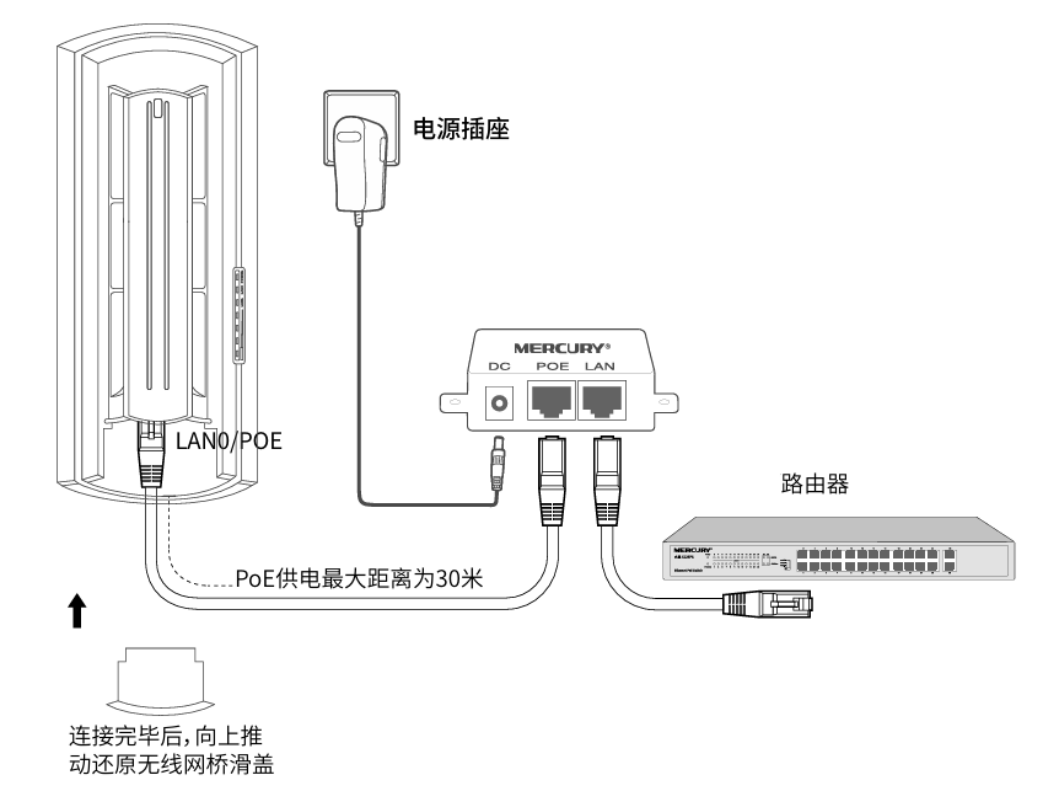

1) 按照如下方式分别连接主网桥与路由器、子网桥与DDA，并将电脑连接到相同的路由器上：

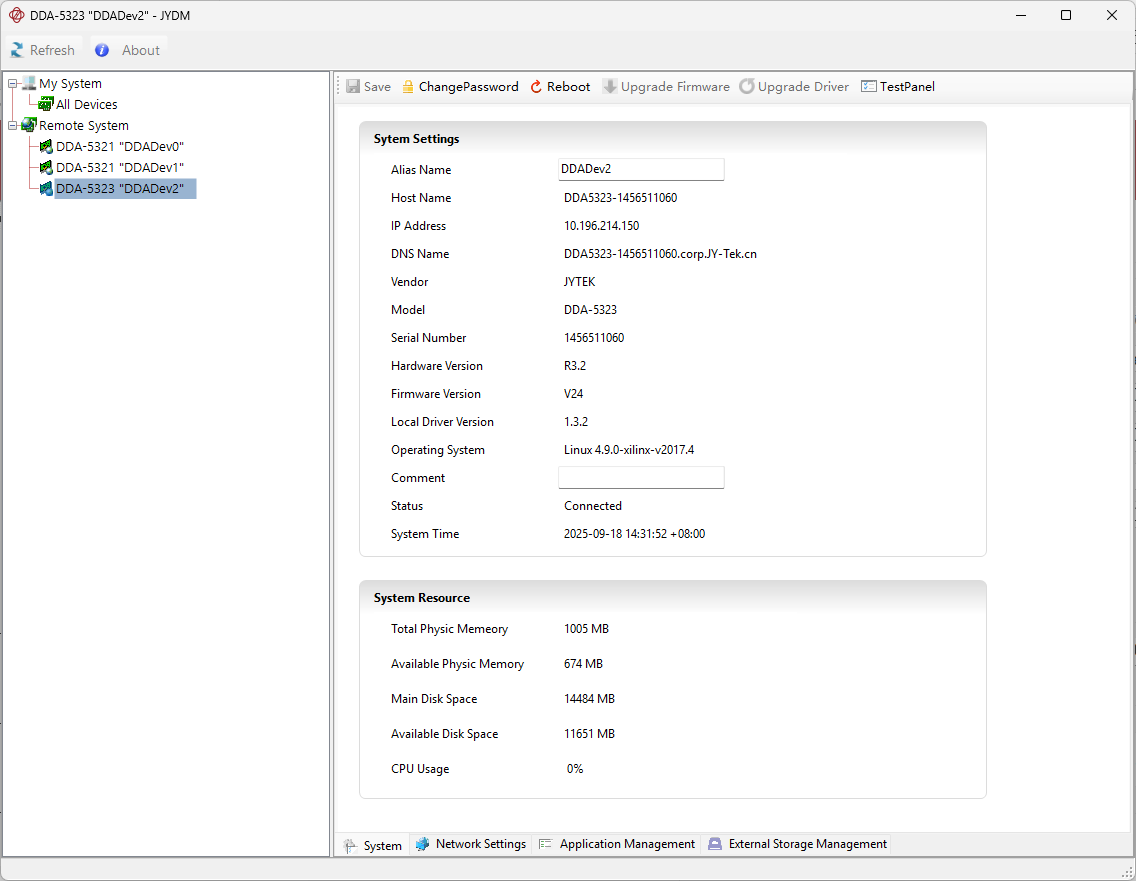

2) 打开JYDM，可正常识别到并使用DDA设备。

‍

‍

‍
