应用
风洞在高速车辆、轨道交通、大型土木工程、国防等领域，对目标空气动力学特性研究提供关键试验条件。风洞试验为被测结构动力性能、安全等重要特性提供关键保障。本案例用户需要研制自主可控的风洞测控系统，需要技术栈国产化，供应链国产化，同时还要提升测控实时性可靠性。
挑战
客户原有的测控系统采用进口的PXI LabVIEW RT结合上位工控机构成。由于原系统控制算法在上位工控机完成，系统实时性不能满足用户当前的需要。本次研制的新系统规划通过麒麟RT操作系统等核心技术升级，满足用户当前和不久将来的测试需要。具体新系统的设计选型难点如下：
· 嵌入式实时控制器采用国产麒麟RT操作系统
· 应用C++和QT框架开发，具有良好的技术成熟度
· 多通道万分之二高精度数据采集
· 多模块多通道实时采集输入、控制输出
· 支持LabVIEW RT，在研发初期利用旧代码实施原理验证
解决方案
简仪锐视测控软硬件平台，提供PXI硬件和麒麟、LabVIEW RT驱动。用户通过简仪一站式服务，获得全套符合要求的软硬件支撑。
经过多次POC验证及现场演示，简仪的PXI平台既可以运行LabVIEW RT完全替代原有的进口PXI RT+工控机的系统。同时验证了简仪系统具有未来完全软硬件国产化的能力。

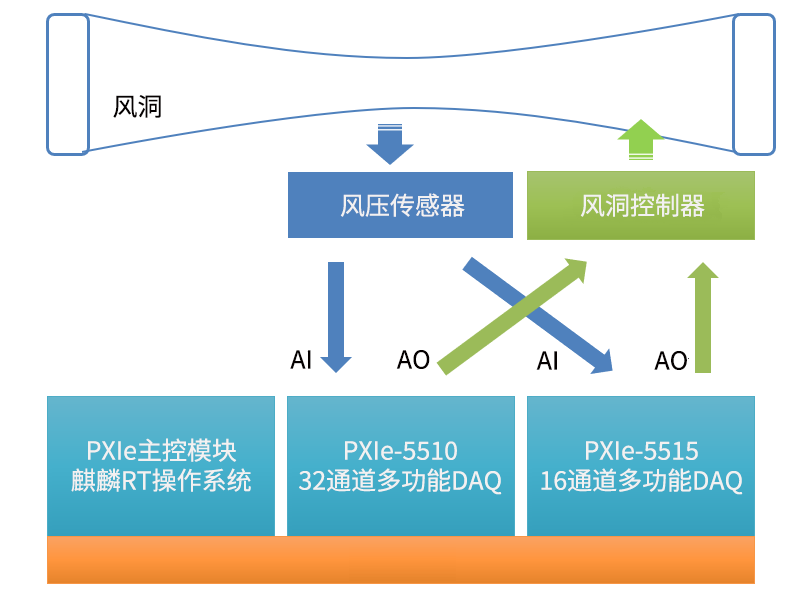

图 1 简仪风洞测控解决方案原理示意图

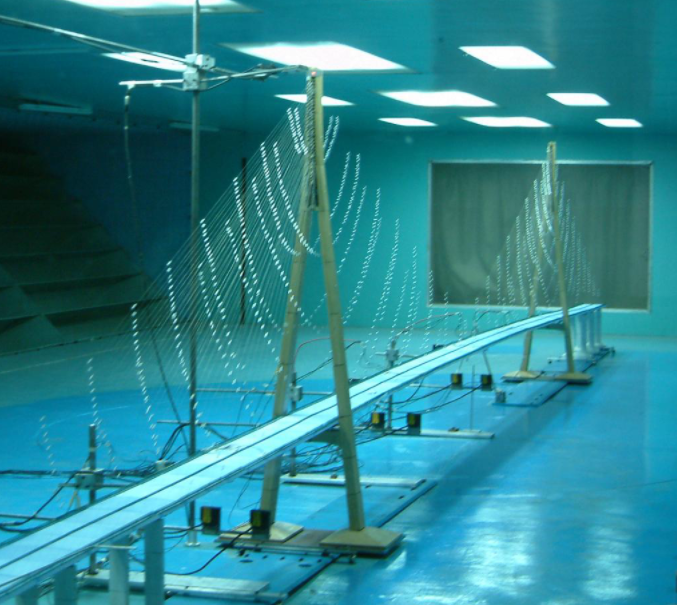

图 2 风洞试验示意图

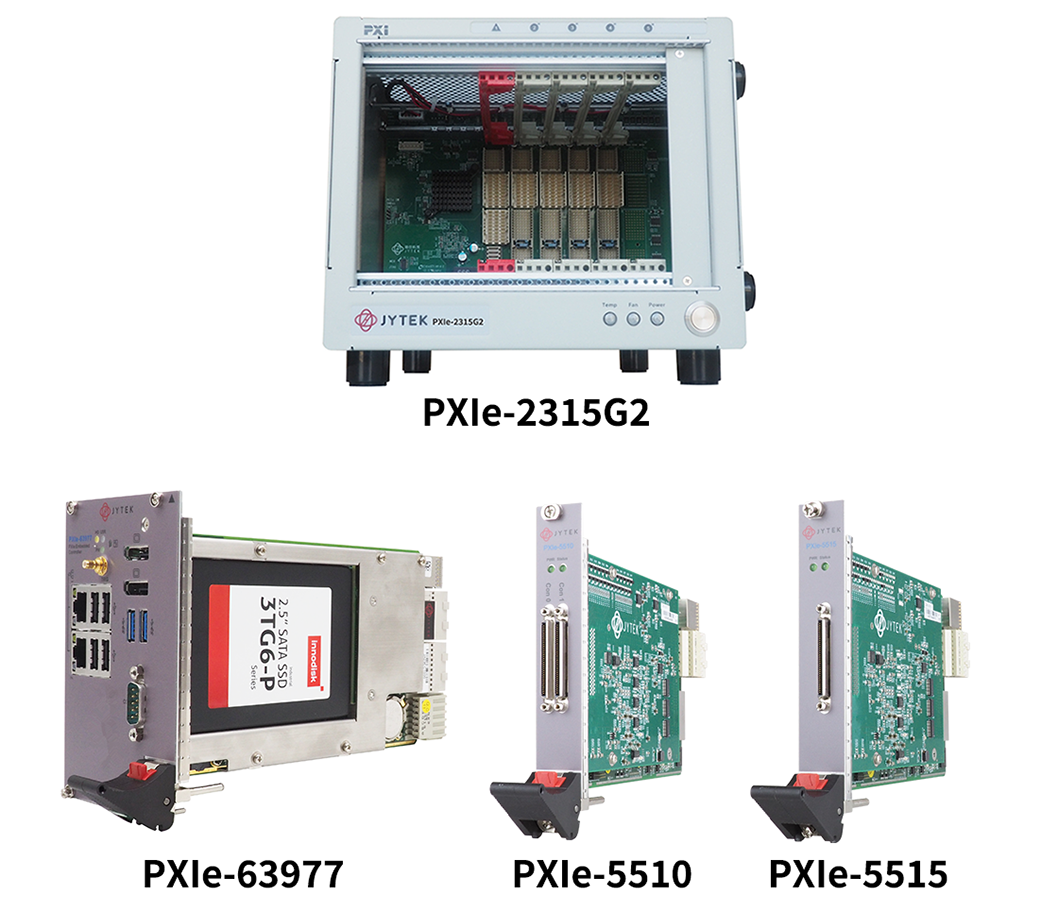

使用的简仪产品
硬件：
PXIe-2315G2：高数据传输带宽5槽Gen2全混合PXI Express机箱
PXIe-63977：PXI Express控制器，支持麒麟RT操作系统
PXIe-5510：高精度140 ppm，18位分辨率，32通道，2 MS/s 多功能数据采集模块
PXIe-5515：高精度140 ppm，18位分辨率，16通道，2 MS/s 多功能数据采集模块
软件：
简仪FirmDrive Linux底层驱动
简仪基于MISD面向对象的C++驱动库
简仪产品基于麒麟+QT的范例
为什么选择简仪
成熟的产品：简仪产品经过长期市场验证，具有可靠的性能和稳定性。
POC验证服务：简仪提供售前的POC(原理验证)服务，帮助客户验证产品性能和适用性。
高精度：简仪的产品满足了客户对测试精度和可靠性的高要求。
成本效益：相比国外品牌，简仪的解决方案不仅性能更优，而且在成本上具有明显优势，降低了客户的整体制造成本。
供货速度：简仪能够快速供货，确保项目按时进行。
技术支持和快速响应能力：简仪提供优质的本地化技术支持，快速响应客户需求，帮助客户解决问题，确保了测试任务的顺利进行。
通过采用简仪基于国产麒麟RT系统的PXIe平台与高精度数据采集模块，客户成功替换了原先依赖进口的PXI RT+工控机方案。不仅解决了旧系统因架构分散导致的实时性瓶颈，实现了完全的实时控制，更通过简仪提供的底层驱动、C++库和范例代码，让客户能基于熟悉的QT框架快速上手开发，确保了项目如期交付并稳定运行，为后续风洞试验的精准与高效奠定了坚实基础。
