一、PXIe-9818单卡流盘测试

PXIe-9818单卡8通道流盘最高速率为80 M Sa/s。

PXIe-9818和PXIe-825-4s分别插在机箱的2槽和3槽。其余测试条件如表1：

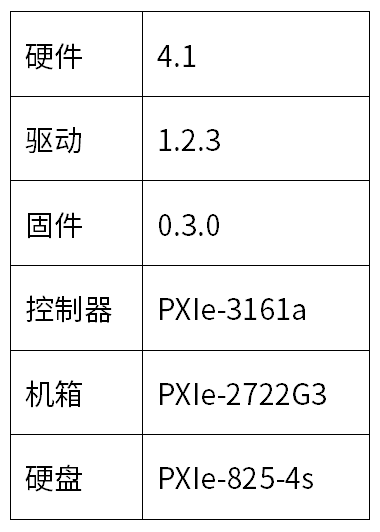

表 1  PXIe-9818单卡测试条件

测试结果如表2：

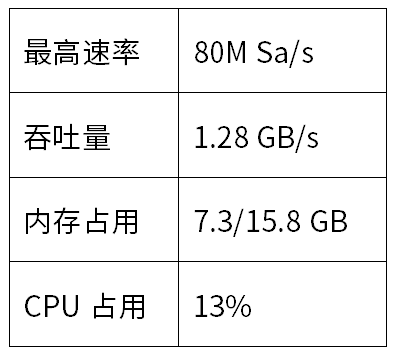

表 2  PXIe-9818单卡测试结果

二、PXIe-9817多卡流盘测试

1．12张PXIe-9817 48通道流盘测试

12张PXIe-9817共48通道流盘到2张PXIe-825-2s中，最高流盘速率为60 M Sa/s。

其中，1张PXIe-825-2s插入8槽，6张PXIe-9817插在机箱的2至7槽并流盘到8槽的PXIe-825-2s中；1张PXIe-825-2s插入18槽，6张PXIe-9817插在机箱的12至17槽并流盘到18槽的PXIe-825-2s中。其余测试条件如表3：

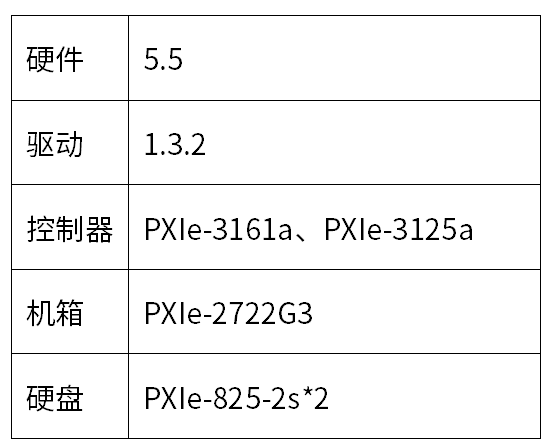

表 3  PXIe-9817 48通道流盘测试条件

测试结果如表4：

表 4  PXIe-9817 48通道流盘测试结果

2. 2张PXIe-9817 8通道满速流盘测试

使用2张PXIe-9817共8通道、采样率125 M Sa/s进行流盘，此时吞吐量为2 GB/s。流盘600 s后文件大小正常，回放未发现断点。

2张PXIe-9817插在机箱的2槽和3槽，PXIe-825-2s插在机箱的4槽。其余测试条件如表5：

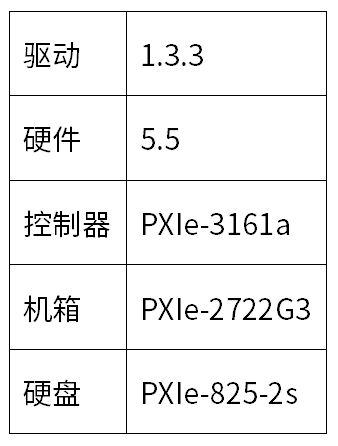

表 5  PXIe-9817 8通道满速流盘测试条件

3. 7张PXIe-9817 28通道在Win7系统下不同内存时的流盘测试

7张PXIe-9817共28通道，40 M Sa/s采样率（吞吐量2.24 GB/s），在不同内存下的测试结果如图1：

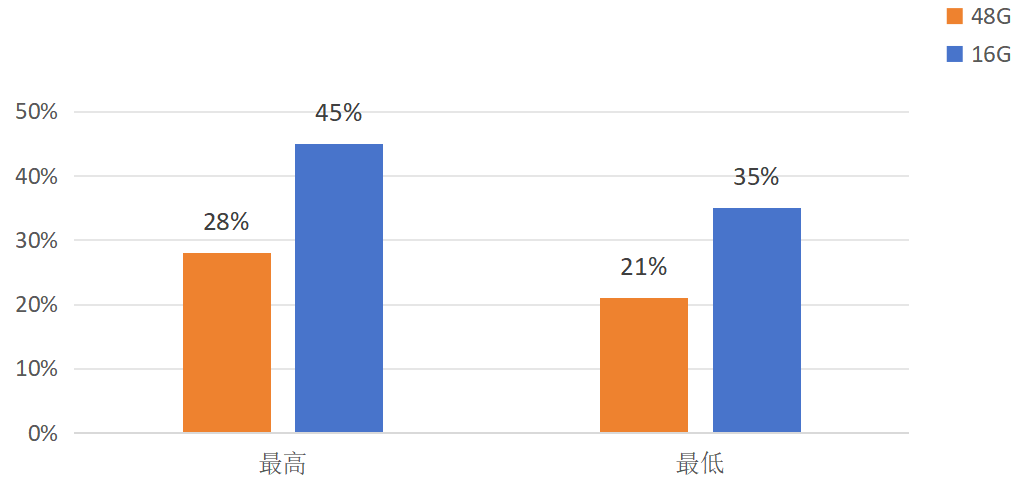

图 1  不同内存下CPU占用率对比

其中，1张PXIe-825-2s插在机箱的5槽，3张PXIe-9817插在2至4槽并流盘到5槽的PXIe-825-2s中；1张PXIe-825-2s插在18槽，4张PXIe-9817插在14-17槽并流盘到18槽的PXIe-825-2s中。其余测试条件如表6：

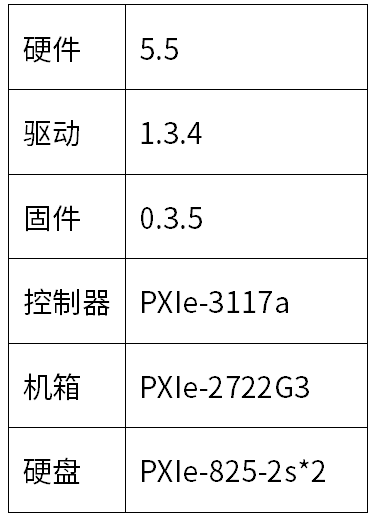

表 6  PXIe-9817 28通道流盘测试条件

以上所有测试项均进行了至少60s的流盘与回放验证，流盘文件大小正常，回放未发现断点。

三、总结

1. 已测得吞吐率最大的情况为：12张PXIe-9817共48通道流盘到2张PXIe-825-2s中，最高流盘速率为60 M Sa/s，此时吞吐量为5.76 GB/s。

2. 当板卡较多、吞吐量较大时，推荐使用性能更强的控制器PXIe-3161a，且加大内存可以显著降低CPU占用率。

‍

‍

‍
