应用
本案例客户专注于服务器设备的研发与制造，面临着产品性能测试的升级需求，需要同时对52个关键节点的电信号进行精确测量与分析。传统的测试设备已经无法满足其对如此多通道同步采集和高速即时测量的需求，特别是在同时进行谐波分析、瞬态响应测试和多点同步监测的应用场景时，表现尤为突出。
挑战
传统测量系统受限于台式设备通道数量，往往采用多次分时测量的方式，这不仅大大降低了测试效率，更严重的是无法保证各通道数据的同时性，导致分析结果存在时间相关性缺陷。在先进的高速信号采集中，存在以下3个难点：
1. 时序同步精度不足的问题日益凸显，信号间的相位关系难以准确捕捉。
2. 海量数据的实时处理需求给传统台式仪器系统带来了巨大压力，系统集成复杂度高。
3. 不同设备间的兼容性问题也使得整个测试流程的稳定性受到挑战。
解决方案
针对客户在多通道高速同步测量方面面临的技术挑战，简仪提供了基于PXIe架构的创新解决方案。该方案集成了6张PXIe-9818和1张PXIe-9817高速数字化仪，构建了具备52个同步测量通道，最高125 MS/s采样率，优于0.5%精度的高性能电气物理测量系统。搭载intel 11代i7 CPU的简仪PXIe-3127a高速控制器；高达24 GB/s持续总线吞吐量的PXIe-2722G3机箱；和2块2 TB的简仪PXIe-825高速SSD模块，系统实现了用户前所未有的采集吞吐量和即时处理能力。
系统能够以50 MS/s的采样率同时完成52个通道的连续流盘采集，并在采集过程中实时显示时域计算结果。同时该系统可以使用32通道125 MS/s采样率进行更高采样率下的信号分析。这些特性极大地提升了测试效率，使工程师能够即时观察和分析测量结果。并且系统还配备了强大的数据后处理功能，用户可以回放采集的原始信号数据进行深入的FFT频谱分析，为故障诊断和性能优化提供全面的数据支持。
通过精密的时钟同步技术和智能触发机制，系统确保了52个通道间的高度同步性，有效解决了多通道测量中的时序偏差问题。基于PXIe高速总线架构，系统实现了数据的高速传输和实时处理，完全满足了客户对大数据量、高实时性的测量需求。

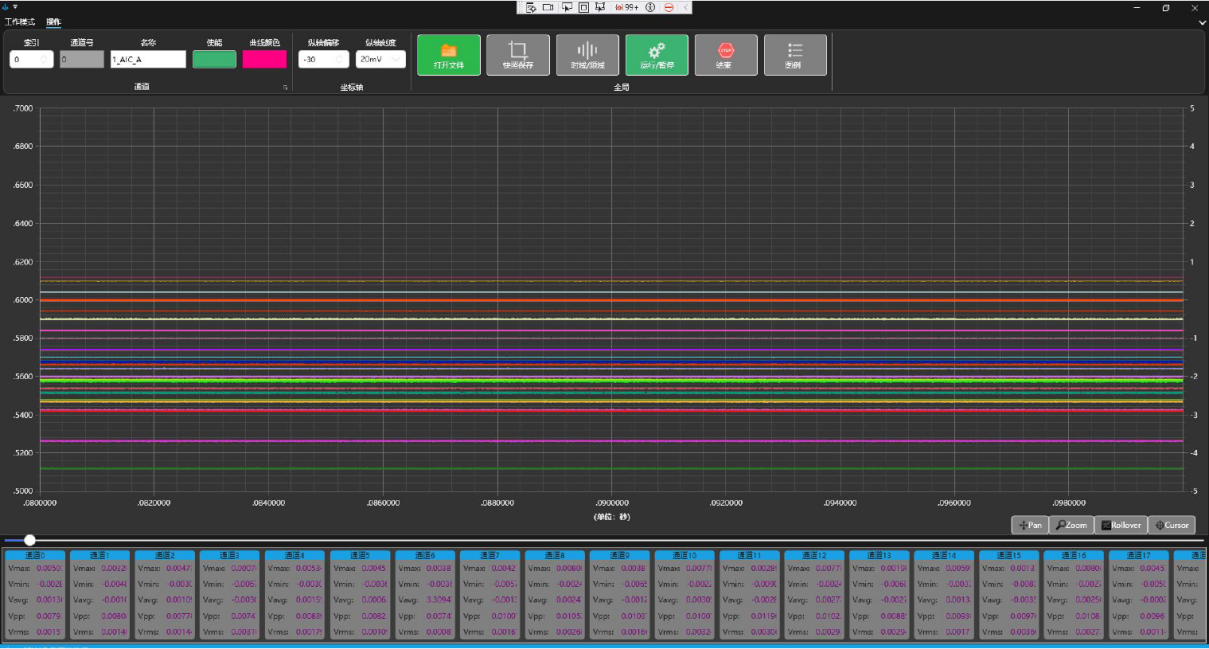

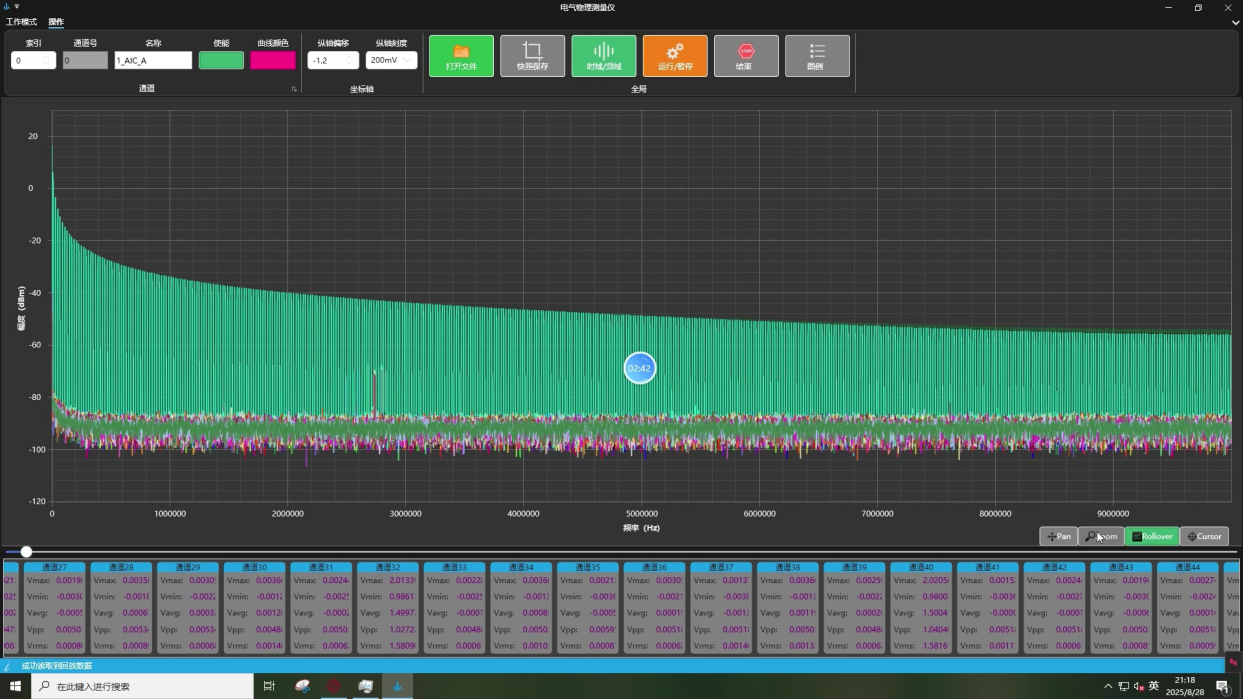

应用展示

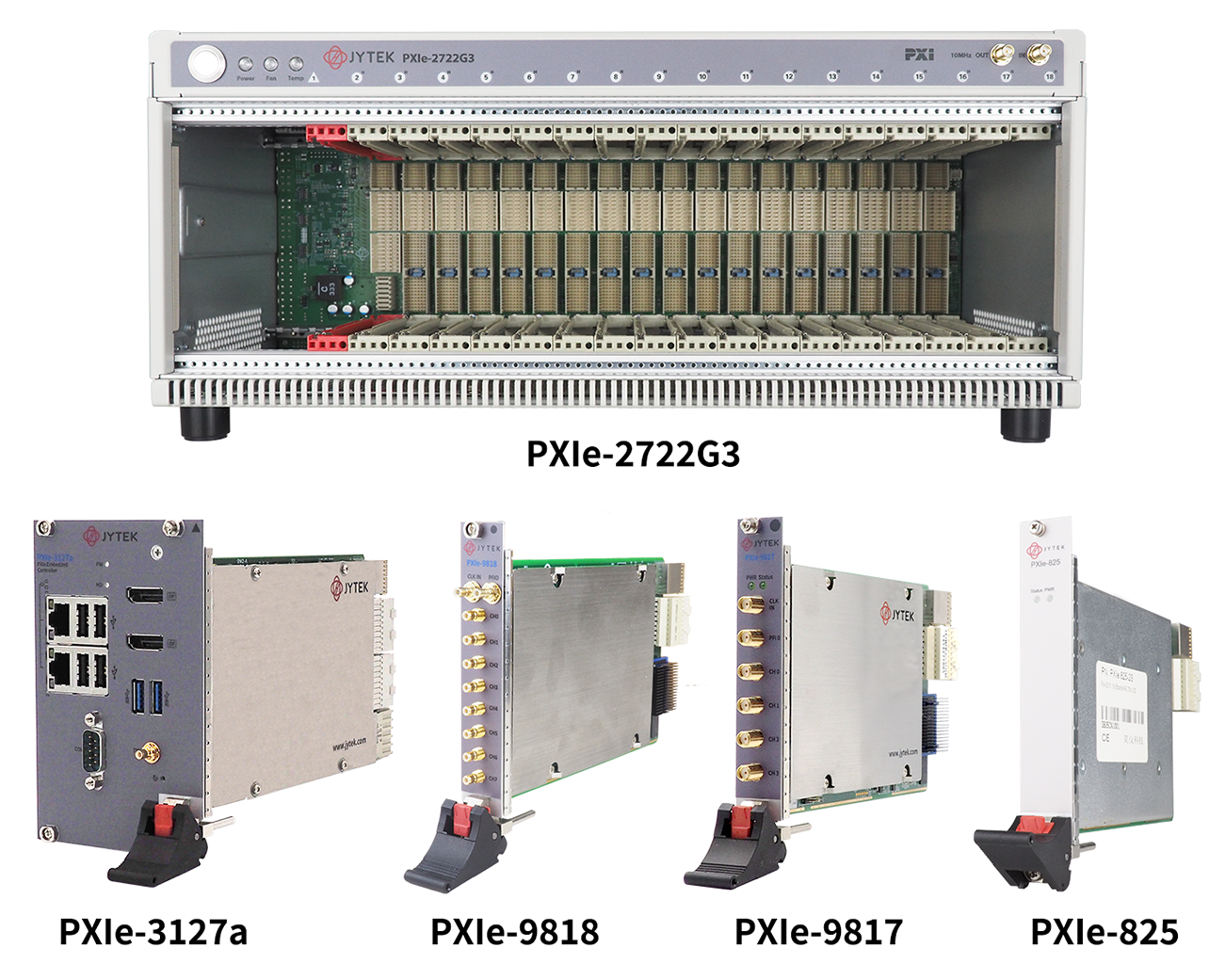

使用的简仪产品
硬件：
PXIe-2722G3：高数据传输带宽18插槽Gen3 PXIe机箱
PXIe-3127a：高性能第11代Intel® Core™ i7-11850HE处理器PXIe控制器
PXIe-9818：高精度0.49%，16位分辨率，8通道，125 MS/s 数字化仪
PXIe-9817：高精度0.49%，16位分辨率，4通道，125 MS/s数字化仪
PXIe-825：固态磁盘存储模块，单块可高达到8TB，2.7GBS/s读写速度
软件：
为什么选择简仪
锐视测控平台®：锐视测控平台®使用C#语言开发，提供了一个强大且易于使用的开发环境，帮助客户快速实现项目开发。
成熟的产品：简仪产品经过长期市场验证，具有可靠的性能和稳定性。
POC验证服务：简仪提供售前的POC(原理验证)服务，帮助客户验证产品性能和适用性。
高精度：简仪的产品满足了客户对测试精度和可靠性的高要求。
成本效益：相比国外品牌，简仪的解决方案不仅性能更优，而且在成本上具有明显优势，降低了客户的整体制造成本。
供货速度：简仪能够快速供货，确保项目按时进行。
技术支持和快速响应能力：简仪提供优质的本地化技术支持，快速响应客户需求，帮助客户解决问题，确保了测试任务的顺利进行。
通过采用简仪科技的解决方案，客户成功实现了对多轨道电流运行情况的高精度测量与分析。该方案凭借卓越的多通道同步采集能力和高达125 MS/s的采样性能，为客户提供了全面深入的电气物理测量解决方案。不仅显著提升了测试效率和数据质量，更在实时流盘采集、时域计算显示以及信号回放与FFT分析等方面展现出优异性能。
